Арматура

Сталь горячекатаная для армирования ЖБК

Настоящий стандарт распространяется на горячекатаную круглую сталь гладкого и периодического профиля, предназначенную для армирования обычных и предварительно напряженных железобетонных конструкций (арматура 25г2с).

В части норм химического состава низколегированных сталей стандарт распространяется также на слитки, блюмсы и заготовки.

арматура 25г2с, арматура 10Арматура 10 периодического профиля
Стержни с равномерно расположенными на их поверхности под углом к продольной оси стержня поперечными выступами (рифлением) для улучшения сцепления с бетоном.

Арматура ат800 гладкая
Круглые стержни с гладкой поверхностью, не имеющей рифления для улучшения сцепления с бетоном.

Класс прочности
Установленное стандартом нормируемое значение физического или условного предела текучести стали.

арматура ат800, арматура а400сУгол наклона поперечных выступов
Угол между поперечными выступами (рифлением) и продольной осью стержня.

Шаг поперечных выступов
Расстояние между центрами двух последовательных поперечных выступов, измеренное параллельно продольной оси стержня.

Высота поперечных выступов
Расстояние от наивысшей точки поперечного выступа до поверхности сердцевины стержня периодического профиля, измеренное под прямым углом к продольной оси стержня.

Номинальный диаметр арматуры а400с периодического профиля (номер профиля)
Диаметр равновеликого по площади поперечного сечения круглого гладкого стержня.

Номинальная площадь поперечного сечения
Площадь поперечного сечения, эквивалентная площади поперечного сечения круглого гладкого стержня того же номинального диаметра.

ГОСТ 10884-81

По этому стандарту арматура а500с в зависимости от механических свойств подразделяются на классы: Ах-III, Ат-IV, Ат-V, Ат-VI, Ат-VII, Ат-VIII.

Арматуру 16 по этому стандарту изготовляют из стали следующих марок:

Класс арматурной стали  Марка стали
 Ат-III  Ст5 (сп, пс)
 Ат-IV, AT-IVC, AT-IVK  20ГС; 25Г2С; 35ГС; 28С;10ГС2; 08Г2С; 25С2Р;
 Aт-V (К и СК)  20ГС; 20ГС2; 08Г2С; 10ГС2; 28С; 25Г2С; 35ГС; 25С2Р; 20ХГС2;
 Ат-VII  30ХС2;

ГОСТ 5781-82

арматура а500с, 16, арматура 18В зависимости от механических свойств арматуру подразделяют на классы A-I (A240), A-II (A300), A-III (A400), A-IV (A600), A-V (A800), A-VI (A1000).

Арматуру изготавливают в стержнях или мотках. Арматуру класса A-I (A240) изготавливают гладкой, классов A-II (A300), A-III (A400), A-IV (A600), A-V (A800), A-VI (A1000) - периодического профиля. По требованию потребителя сталь классов A-II (A300), A-III (A400), A-IV (A600), A-V (A800) - изготавливают гладкой.

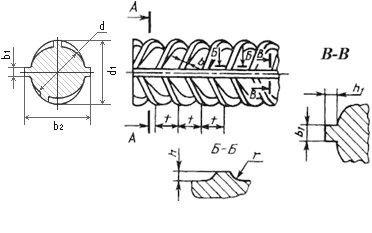

Арматура 18 периодического профиля представляет собой круглые профили с двумя продольными ребрами и поперечными выступами, идущими по трехзаходной винтовой линии. Для профилей диаметром 6 мм допускаются выступы, идущие по однозаходной винтовой линии, диаметром 8 мм - по двухзаходной винтовой линии.

Арматура 25г2с класса A-II (А300), изготовленная в обычном исполнении, и специального назначения Ас-II (Ас300), должна иметь выступы, идущие по винтовым линиям с одинаковым заходом на обеих сторонах профиля.

Сталь класса A-III (A400) и классов A-IV (А600), A-V (A800), А-VI (А1000) должна иметь выступы по винтовым линиям, имеющим с одной стороны профиля правый, а с другой - левый заходы.

Относительные смещения винтовых выступов по сторонам профиля, разделяемых продольными ребрами, не нормируют.

Арматуру 10 классов A-I (A240) и A-II (А300) диаметром до 12 мм и класса A-III (A400) диаметром до 10 мм включ. изготовляют в мотках или стержнях, больших диаметров - в стержнях. Арматуру классов А-IV (А600), A-V(A800) и A-VI (A1000) всех размеров изготовляют в стержнях, диаметром 6 и 8 мм - по согласованию изготовителя с потребителем в мотках.

Арматуру ат800 изготовляют из углеродистой и низколегированной стали марок, указанных в таблице. Для стержней класса A-IV (A600) марки стали устанавливают по согласованию изготовителя с потребителем.

Марки стали, применяемые для изготовления арматуры разных классов (ГОСТ 5781-82)

Класс арматурной стали  Диаметр профиля, мм  Марка стали

 A-I (А240)

 6-40

 Ст3кп, Ст3пс, Ст3сп

 A-II (А300)

 10-40
40-80

 Ст5сп, Ст5пс
18Г2С

 Ас-II (Ас300)

 10-32
(36-40)

 10ГТ

 A-III (A400)

 6-40
6-22

 35ГС, 25Г2С
32Г2Рпс

 A-IV (A600)

10-18
(6-8)
 10-32
(36-40)

 80С
20ХГ2Ц

 A-V (А800) (6-8)

 10-32
(36-40)

 23Х2Г2Т

 А-VI (А1000)

 10-22

 22Х2Г2АЮ, 22Х2Г2Р, 20Х2Г2СР

Примечания: Допускается изготовление арматуры класса A-V (А800) из стали марок 22Х2Г2АЮ, 22Х2Г2Р и 20Х2Г2СР. Размеры, указанные в скобках, изготовляют по согласованию изготовителя с потребителем.

Западно-Сибирским металлургическим комбинатом выпускается термомеханически упрочненная арматура А400С и А500С по ТУ 14-1-5254-94. Низкое содержание углерода наряду с термомеханической обработкой арматуры в потоке проката обеспечивает ее улучшенную свариваемость и пластичность, повышенную вязкость и долговечность. Эта арматура по своим свойства отвечает требованиям международный стандартов.

Госстрой России рекомендует применение арматуры А400С и А500С в железобетонных конструкциях наряду и взамен арматуры классов A-III марок 25Г2С и 35ГС (ГОСТ 5781-82) и Ат-IIIС (ГОСТ 10884-81) тех же диаметров. Термотехнические и термически упрочненные стальные стержни периодического профиля диаметром 6-40 мм, предназначены для строительства ответственных железобетонных конструкций (ГОСТ 10884-81).

Параметры стержневой арматуры (ГОСТ 5781-82)

Номер профиля (номинальный диаметр стержня), мм  Масса 1 м профиля, кг  Количество метров в 1 тн  Площадь поперечного сечения, см2
 6 0,222  4504,50  0,283
 8 0,395  2531,65  0,503
 10  0,617  1620,75  0,785
 12  0,888  1126,13  1,131
 14  1,210  826,45  1,540
 16  1,580  632,91  2,010
 18  2,000  500,00  2,540
 20  2,470  404,86  3,140
 22  2,980  335,57  3,800
 25  3,850  259,74  4,910
 28  4,830  207,04  6,160
 32  6,310  158,48  8,040
 36  7,990  125,16  10,180
 40  9,870  101,32  12,570
 45  12,480  80,13  15,000
 50  15,410  64,89  19,630
 55  18,650  53,62  23,760
 60  22,190  45,07  28,270
 70  30,210  33,10  38,480
 80  39,460  25,34  50,270

Сталь арматурная термомеханически упрочненная для ЖБК (арматура). ГОСТ 10884-94

Арматуру подразделяют на классы в зависимости:

  • от механических свойств - класса прочности (установленного стандартом нормируемого значения условного или физического предела текучести в ньютонах на квадратный миллиметр);
  • от эксплуатационных характеристик - на свариваемую (индекс С), стойкую против коррозионного растрескивания (индекс К).

Арматуру изготовляют классов Ат400С, Ат500С, Ат600, Ат600С, Ат600К, Ат800, Ат800К, Ат1000, Ат1000К и Ат1200. По согласованию изготовителя с потребителем арматурную сталь класса прочности Ат800 и выше допускается изготовлять гладкой.

Маркировка: При отсутствии прокатной маркировки концы стержней или связки арматурной стали соответствующего класса должны быть окрашены несмываемой краской следующих цветов:

  • Ат400С - белой;
  • Ат500С - белой и синей;
  • Ат600 - желтой;
  • Ат600С - желтой и белой;
  • Ат600К - желтой и красной;
  • Ат800 - зеленой;
  • Ат800К - зеленой и красной;
  • Ат1000 - синей;
  • Ат1000К - синей и красной;
  • Ат1200 - черной.

Рекомендуемые марки углеродистой и низколегированной стали для изготовления арматуры соответствующих классов.

Класс арматурной стали  Марка стали
 Ат400С Ст3сп, Ст3пс
 Ат500С  Ст5сп, Ст5пс
 Ат600  20ГС
 Ат600С  25Г2С, 35ГС, 28С, 27ГС
 Ат600К  10ГС2, 08Г2С, 25С2Р
 Ат800  20ГС, 20ГС2, 08Г2С, 10ГС2, 28С, 25Г2С, 22С, 35ГС, 25С2Р, 20ГС2
 Ат800К  35ГС, 25С2Р
 Ат1000  20ГС, 20ГС2, 25С2Р
 Ат1000К  20ХГС2
 Ат1200  30ХС2
