Виды проволоки:
Эта проволока периодической формы производится из стали 1кп, 2кп, 3кп и применяется для усиления железобетонных структур.
Стальную проволоку отгружают в мотках весом в 1300- 1500 кг.

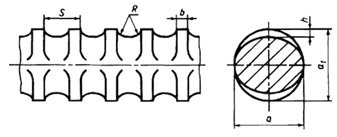

Основные параметры и размеры стальной проволоки должны соответствовать указанным в таблицах и на рисунке.
Основные параметры, размеры и механические свойства стальной проволоки (ГОСТ 6727-80)
Диаметр проволоки, мм | 3,0 | 4,0 | 5,0 |
Глубина канавки, h, мм | 0,15 | 0,20 | 0,25 |
Максимальное отклонение в глубине канавки, мм | +0,05 | -0,02 | |
Шаг канавки, мм | 2,0 | 2,5 | 3,0 |
Максимальное отклонение шага, мм |
+0,02 |
||
Выступ, мм | 0,6 | 0,8 | 1,0 |
Максимальное отклонение выступа, мм |
±0,02 |
||
Сталь |
1кп, 2кп, 3кп, 2кп, 3кп |
||
Сила разлома, кг | 400 | 720 | 1085 |
Относительная эластичность, %, не меньше чем | 2,0 | 2,5 | 3,0 |
Линейная плотность, кг | 0,052 | 0,092 | 0,144 |
Проволока стальная низкоуглеродистая общего назначения (ГОСТ 3282-74)
Стальная низкоуглеродистая проволока предназначена для изготовления гвоздей, увязки ограждений и других бытовых изделий.
Стальная проволока изготавливается:
по виду обработки:
по виду поверхности:
Рекомендации по выбору марки стали
Диаметр, мм | Марка стали |
---|---|
0,3-0,9 | 08кп, 1кп, 1пс, Св08(Т) |
0,9-2,2 | 08кп, 1кп, 1пс, 1сп, 2кп, 2пс, 2сп, Св08(Т) |
2,2-4,0 | 1кп, 1пс, 1сп, 2кп, 2пс, 2сп, Ст0(Т) |
4,0-8,0 | 2кп, 2пс, 2сп, 3кп, 3пс, 3сп, Ст0 |
Механические свойства стальной проволоки, термически необработанной (ГОСТ 3282-74)
Диаметр, мм | Временное сопротивление разрыву |
---|---|
0,55-1,0 | 690-1270 |
1,1-1,2 | 590-1270 |
1,3-2,5 | 590-1180 |
2,8-3,2 | 540-1080 |
3,5-3,6 | 440-930 |
4,0-4,5 | 440-930 |
5,0-6,0 | 390-830 |
Механические свойства стальной проволоки, термически обработанной (ГОСТ 3282-74)
Диаметр, мм | Временное сопротивление разрыву | Относительное удлинение, не менее |
---|---|---|
0,55-2,5 | 290-490 | 15 |
2,8-6,0 | 290-490 | 20 |
Проволока стальная сварочная (ГОСТ 2246-70)
Проволока стальная сварочная из сталей с низким содержанием углерода Св-08, Св-08А и легированных Св-08ГС, Св-08Г2С.
По виду поверхности стальная проволока производится неомедненой и омедненой. Медное покрытие - 6 мкм. Поверхность стальной проволоки должна быть чистой и гладкой, без трещин, расслоений, плен, закатов, забоин, окалины, ржавчины, масла и других загрязнений. Допускаются отдельные риски, царапины, местная рябизна, вмятины глубиной не более предельного отклонения по диаметру.
Химический состав сварочной проволоки, % (ГОСТ 2246-70)
Марка стали | Св08 | Св08А | Св08Г2С |
---|---|---|---|
P | 0,10 | 0,10 | 0,03 |
Mn | 0,35-0,60 | 0,35-0,60 | 1,80-2,10 |
Si max | 0,03 | 0,03 | 0,7-0,95 |
P max | 0,04 | 0,03 | 0,03 |
S max | 0,04 | 0,03 | 0,025 |
Cr max | 0,15 | 0,12 | 0,20 |
Ni max | 0,30 | 0,25 | 0,25 |
Cu max | 0,25 | 0,25 | 0,20 |
Назначение
Св-08, Св-08А, Св-08АА- автоматическая сварка под флюсом углеродистых сталей с пределом текучести 235-285 МПа, изготовление электродов, предназначенных для сварки низкоуглеродистой и низколегированной стали.
Св-08Г1НМА- автоматическая сварка под флюсом низколегированных сталей повышенного уровня прочности и хладостойкости Предназначена для однопроходной одно- или двусторонней сварки под флюсом сталей толщиной до 25 мм различного типа легирования и категорий прочности. (К55-К65)
Св-08Г2С- механизированная сварка в защитных газах конструкций ответственного и общего назначения.
Св-08ГА- автоматическая сварка под флюсом углеродистых сталей с пределом текучести 235-440 МПа. (конструкций мостов, опор, труб, трубопроводов и котлов, работающих при высоких давлениях и температурах)
Св-08ГСНТ- предназначена для механизированной сварки в защитных газах, применяется в судостроении и химическом машиностроении.
Св-08ХМ- автоматическая сварка под флюсом нефтегазопроводных труб и металлоконструкций ответственного назначения из углеродистых и низколегированных сталей с пределом текучести 235-440 МПа. (конструкций мостов, опор, труб, трубопроводов и котлов, работающих при высоких давлениях и температурах)
Св-10Г2- автоматическая сварка под флюсом углеродистых сталей с пределом текучести 235-440 МПа.
Св-10ГА- автоматическая сварка под флюсом углеродистых и низколегированных сталей с пределом текучести 235-440 МПа Св-ЮГН - механизированная сварка под флюсом в судостроении и химическом машиностроении.
Св-10НМА- автоматическая сварка под флюсом низколегированных сталей повышенного уровня прочности и хладостойкости металлоконструкций ответственного назначения. (конструкций мостов, опор, котлов, труб и трубопроводов работающих при высоких давлениях и температурах).
Низкоуглеродистая | Легированная | Высоколегированная |
---|---|---|
СВ-08 | СВ-08ГС | СВ-12Х11НМФ |
СВ-08А | СВ-12ГС | СВ-10Х11НВМФ |
СВ-08АА | СВ-08Г2С | СВ-12Х13 |
СВ-08ГА | СВ-ЮГН | СВ-20Х13 |
СВ-ЮГА | СВ-08ГСМТ | СВ-06Х14 |
СВ-10Г2 | СВ-15ГСТЮЦА СВ-20ГСТЮА СВ-18ХГС СВ-ЮНМА СВ-08МХ СВ-08ХМ СВ-18ХМА СВ-08ХНМ СВ-08ХМФА СВ-10ХМФТ СВ-08ХГ2С СВ-08ХГСМА СВ-10ХГ2СМА СВ-08ХГСМФА СВ-04Х2МА СВ-13Х2МФТ СВ-08Х3Г2СМ СВ-08ХМНФБА СВ-08ХН2М СВ-10ХН2ГМТ СВ-08ХН2ГМТА СВ-08ХН2ГМЮ СВ-08ХН2Г2СМЮ СВ-06Н3 СВ-10Х5М |
СВ-08Х14ГНТ СВ-10Х17Т СВ-13Х25Т СВ-01Х19Н9 СВ-04Х19Н9 СВ-08Х16Н8М2 СВ-08Х18Н8Г2Б СВ-07Х18Н9ТЮ СВ-06Х19Н9Т СВ-04Х19Н9С2 СВ-08Х19Н9Ф2С2 СВ-05Х19Н9ФЗС2 СВ-07Х19Н10Б СВ-08Х19Н10Г2Б СВ-06Х19Н10М3Т СВ-08Х19Н10М3Б СВ-04Х19Н11М3 СВ-05Х20Н9ФБС СВ-06Х20Н11М3ТБ СВ-10Х20Н15 СВ-07Х25Н12Г2Т СВ-06Х25Н12ТЮ СВ-07Х25Н13 СВ-08Х25Н13БТЮ СВ-13Х25Н18 СВ-08Х20Н9Г7Т СВ-08Х21Н10Г6 СВ-30Х25Н16Г7 СВ-10Х16Н25АМ6 СВ-09Х16Н25М6АФ СВ-01Х23Н28М3Д3Т СВ-30Х15Н35В3Б3Т СВ-08Н50 СВ-05Х15Н60М15 |
